Станки для изготовления ручек валиков
Процесс производства ручек для малярных валиков состоит из двух этапов: формовки проволочного держателя валика и сборки держателя с пластиковой ручкой. Для каждой из операций необходим соответствующий станок.

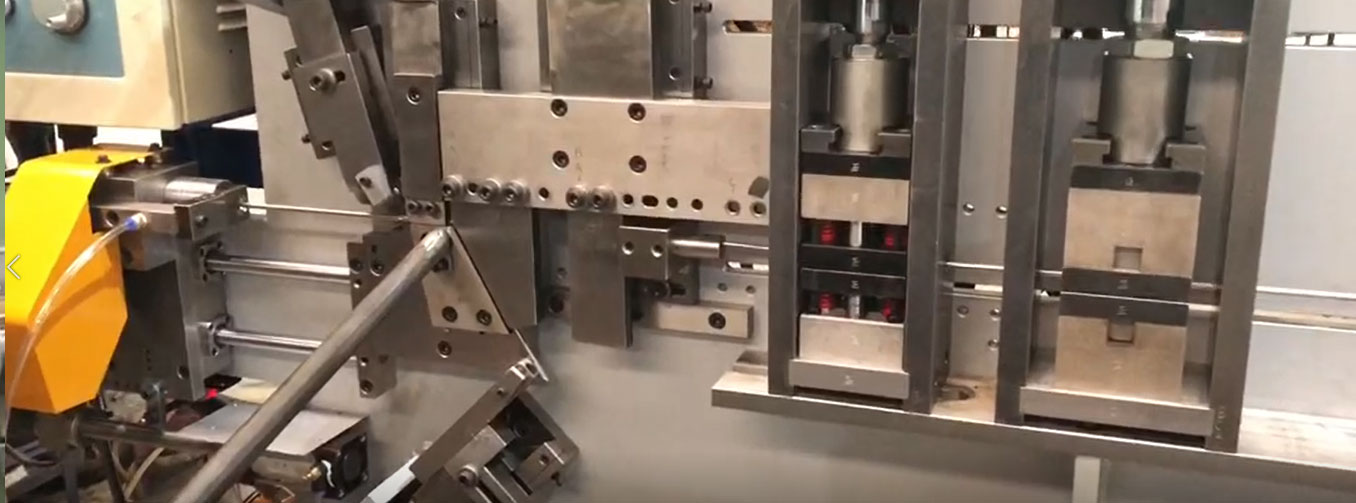

1. Формовочная машина проволочного держателя валика
Технические характеристики
Мощность механического двигателя | 4 кВт |
Мощность гидравлического двигателя | 5,5 кВт |
Питание | 380В/50Гц |
Диаметр проволоки | 4-6 мм |
Производительность | 20 шт/мин |
Габаритные размеры | 2000*1350*2200 мм |
Вес | 1300 кг |
Принцип работы
Формовочная машина работает в автоматическом режиме. Проволока в рабочую зону станка подается напрямую с бухты. Машина оснащена прессом, который делает насечку под пластиковую рукоятку. Далее осуществляется резка проволоки в размер, гибка по форме и нарезание резьбы. После чего готовый держатель падает в приемник, и процесс начинается заново.
Видео
2. Машина для сборки держателя и ручки валика
Машина работает в автоматическом режиме. Пластиковые рукоятки укладываются и подаются при помощи вибрационного бункера, проволочные держатели укладываются вручную, а их подача производится автоматически. Скорость сборки порядка 15-17 шт/мин.
Технические характеристики
Мощность двигателя | 0,09 кВт |
Режим подачи | автоматический |
Питание | 380В/50Гц |
Вес | 350 кг + 150 кг |
Габаритные размеры |
1870*1450*1500 мм
1000*1000*1160 мм
|
